《YQS300系列井用潜水三相异步电机》——YQS300型潜水异步电动机_潜水电泵专用电机_变频潜水电机
潜水电机功率：75kW　～315kW

产品名称：YQS系列潜水电机
型号：YQS
规格：150-350mm
产品简介：YQS(国标)系列潜水电机
YQS300系列潜水电机功率：75kW　～　315kW

YQS300系列大容量潜水三相异步电动机是应国际市场需要，在小井径中使用大容量电机研发设计的新型潜水电机，他特别适用于高扬程潜水泵配套提取地下水，为城市工矿企业、农业灌溉及居民生活提供生产和生活用水。本产品除具备一般井用潜水电机特点外，还具有单机容量大，力能指标高，承受轴向力大，密封性能好等特点。

YQS系列井用潜水三相异步电动机为充水密封型三相异步电动机，主要用于在深井中驱动潜水泵提取地下水，为工矿企业、农田、牧场和居民生活提供生产和生活用水。本系列产品寿命长，易于维护，是目前理想的深井提水设备。经多年的技术探索，YQS系列潜水电机也可以卧式使用，适用于工矿抢险、河道、水池、大型喷泉景观等，性能稳定、噪音小、高效节能，更好应用于实际需要。采用B级绝缘，外壳防护等级为IP44，冷却方式为IC411，Y系列电机，额定电压为380V，额定频率为50Hz。适用于不含易燃、易爆或腐蚀性气体的一般场所。无特殊要求的机械上，如金属切削机械、水泵、风机、运输机、搅拌机、农业机械、视频机械等。由于启动性能优越，也适用于某些对启动指标有较高要求的机械，如某些压缩机等。

电动机机座号与适用井径对应表

机座号	150	200	250	300
井径（mm）	150	200	250	300

电动机机座号与电动机承受最大向下推力对应表

机座号	150	200	250	300
向下推力（KN）	25		45

注：用户订货时，如有特殊要求，请于制造商协商。

产品类别：YQS/T/R/H潜水泵电机

井用潜水三相异步电动机性能参数数据

潜水电机性能数据	规格型号	YQS/T150_200_250_300
	功率范围	3-300KW
	电压范围	380V、660V、1140V±5%
	频率范围	50HZ或60HZ±1%
	电机极数	2极_4极
潜水电机电机数据	防护等级	IP68
	绝缘等级	F
	环境温度	20℃，≤80℃，≤100℃，≤125℃
	功率因数	0.78-0.89
	向下推力	6-44KN

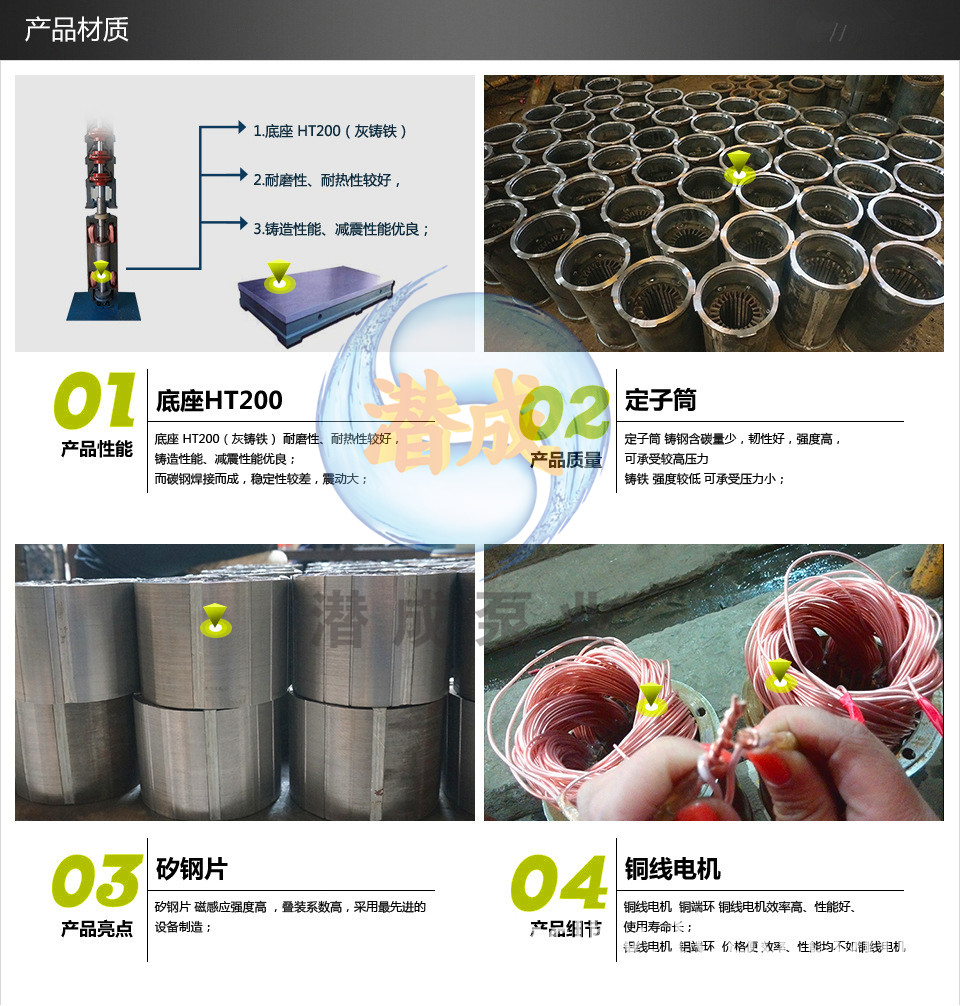

潜水电机材料应用	上、下导	铸铁,铸钢,铜合金,不锈钢,双相钢
	电机外壳	碳钢,铜合金,不锈钢,双相钢
	轴套材质	高铬钢,铜质合金,硬质合金
	轴瓦材质	进口耐磨和润滑性能优良材料
	密封形式	油封、机械密封、特殊密封形式

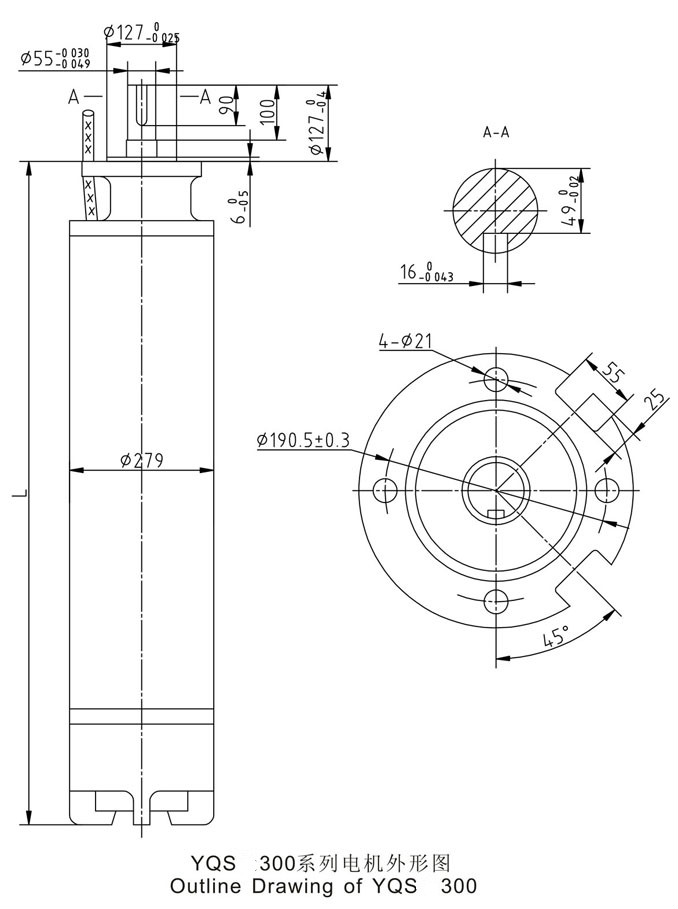

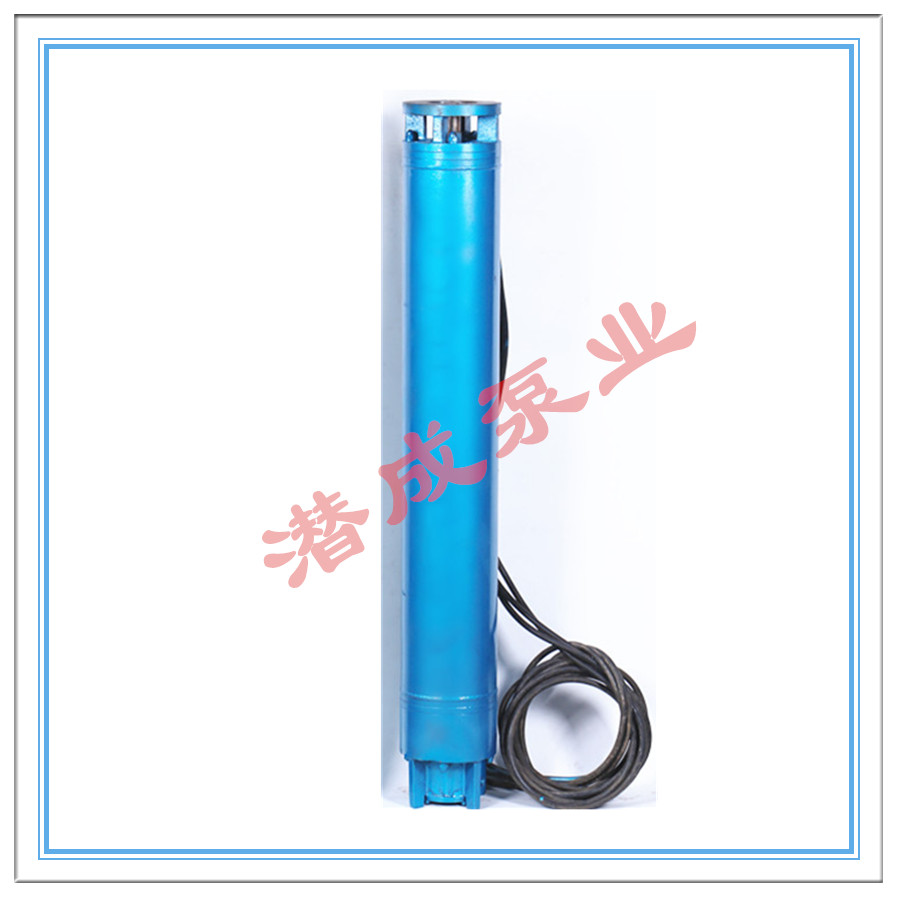

YQS300 系列井用潜水三相异步电动机
技术数据 2级50HZ

件号	井用潜水电机型号	额定功率		额定电压(V)	额定电流(A)	效率 η(%)	功率因数ηcosΨ	启动电流额定电流
		（HP）	（KW）
01354578	YQS300-170井用潜水电机	232	170	380	341.2	87.0	0.87	6.5
01354579	YQS300-190井用潜水电机	258	190		377.0	87.0	0.87
01354580	YQS300-220井用潜水电机	300	220		377.0	87.5	0.87

注：可提供双引出电缆，需在合同中注明。

设备特点
★ 电机防护等级：IPX8，绝缘等级为F；
★ 充水式潜水电动机结构简单，定转子绕组和铁心直接浸在水中，冷却效果好、输出功率大、效率较高。
★ 由于充水式潜水电动机内腔所充多为清水，使用过程中产生的渗漏对所安装使用井水水质不会产生污染。
★ 充水式潜水电动机的定子绕组。铁心很轴承均在水中工作，对定子绕组所使用上网导线及其加工工艺、接头材料及包扎工艺、水润滑轴承的结构、材料及加工工艺、铁心与金属材料的防锈防腐蚀处理等有很高的要求。

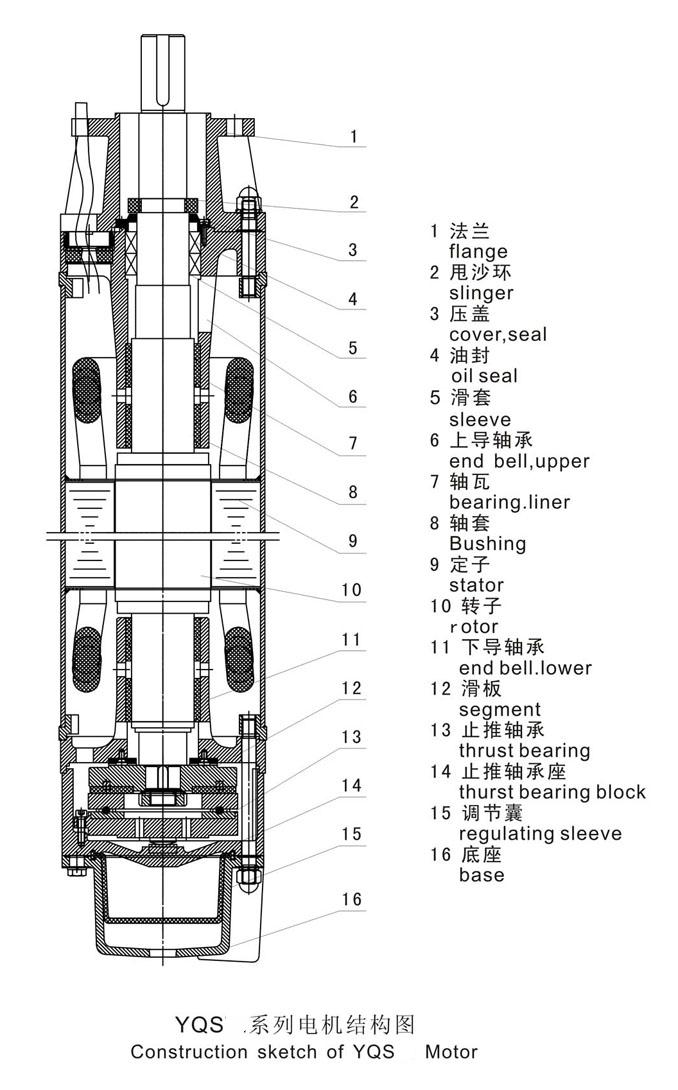

1、潜水电机由定子、转子、上下导轴承、下连接法兰、底座、轴伸密封装置等组成。
2、潜水电机各止口连接处采用密封圈密封；轴伸密封根据水质含砂量多少，选择不同方式的密封装置。（含砂量大于0.01%时采用橡胶骨架油封；含砂量大于0.01-0.5%时采用机械密封）
3、电动机下部装有橡胶调节囊，其作用为当电机内部热胀冷缩时及电机外部水位高低变化时，用以平衡电机内腔与水的压力。

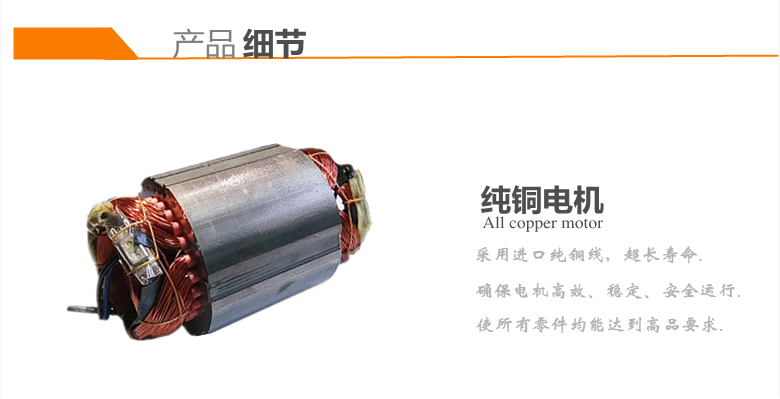

4、电动机定子绕组采用耐水绝缘线，有良好的绝缘能力，绕组线与耐水JHS型电缆连接。
5、潜水电机上、下导轴承座内装有轴瓦，转子下部装有止推轴承。止推轴承由上、下止推轴承及滑板组成，用于承担轴向力。
YQS300潜水电机|井用潜水三相异步电机|深井泵潜水电机|高压潜水电机|天津潜水电机|潜水电机技术支持

   1、保证电机的引出电缆处端电压为380（1±5%）V，频率为50(1±1%)HZ（其它电压或频率须特殊订货）。
   2、电机的最大运行电流不得大于铭牌上的标定值（即额定电流，配套厂家和用户在选用和调试潜水电泵机组的电源控制设备时，应特别注意）；
   3、电机应选用合适的控制方式（可实现电机的过载、欠压、断相运行的保护并可根据水位自动控制电泵的起停）；
   4、电机为连续工作制（S1）。两次起动时间间隔不得小于10分钟；
   5、电机应可竖直使用，也可卧式使用（须特殊订制）；
   6、用于水池或超过规定的井径中时应加装吸水罩，使电机表面的水流速度达到0.5-1m/s,以保证电机良好的散热。吸水罩应将电动机和第一，二级泵包括在内。

注：当环境水或电网电压、频率不符合上述规定时，用户可以提出要求，本公司提供订制适用产品。

潜水泵电机选型非常重要，如果选型不当，将会造成潜水电泵使用寿命的减少及电能的损耗，请广大用户仔细阅读潜水泵选型指南。有关潜水泵安装施工技术问题本公司免费提供技术支持和义务帮助！
